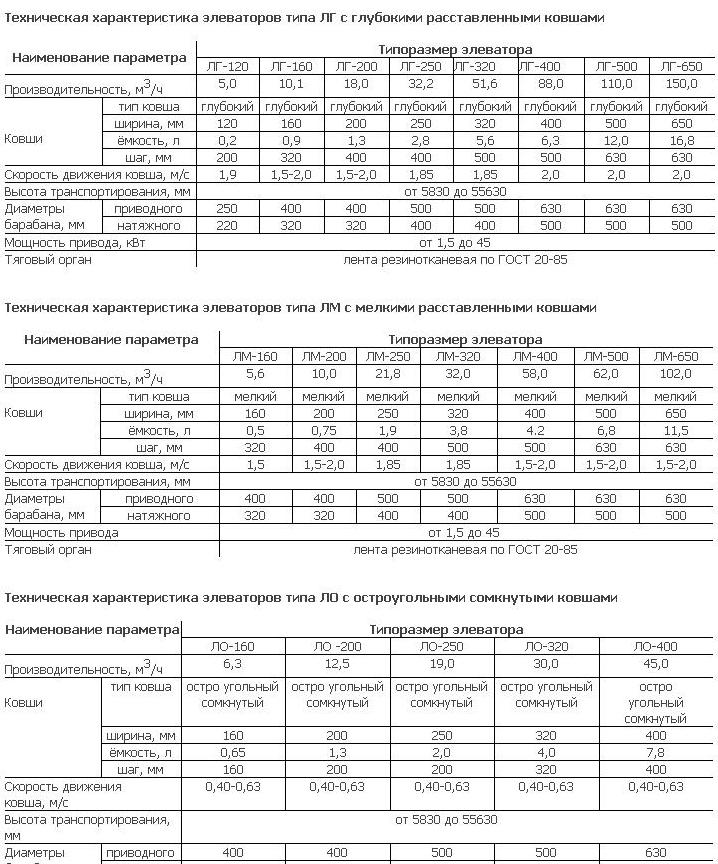

Элеваторы ленточные ковшовые
типа ЛГ, ЛМ, ЛО
Элеваторы ленточные ковшовые
типа ЛГ, ЛМ, ЛО (с глубокими, мелкими и
остроугольными сомкнутыми ковшами соответственно) предназначены
для вертикального транспортирования насыпных
мелкокусковых (до 40 мм) и порошкообразных материалов,
химически не агрессивных с насыпной плотностью не
более 2,5 т/м3 и температурой не более 1500С
(до 2000С).
Элеваторы применяются в строительной,
стеклокерамической, металлургической, химической,
горнодобывающей и других отраслях промышленности. Элеваторы
не могут применяться для транспортирования
зерна, муки и других пищевых продуктов, а также
материалов взрывоопасных, либо выделяющих
взрывоопасные газы или пыль.
Для транспортирования легкосыпучих
материалов применяется, как правило, элеватор с
глубокими ковшами, а для транспортирования плохо
сыпучих материалов - только элеватор с мелкими ковшами. Применение
элеваторов в качестве междуэтажного транспортного
средства даёт возможность иметь компактные
транспортные схемы, занимающие малые площади.
Элеваторы комплектуются с завода
лентой общего назначения для транспортирования
материалов с температурой не выше 600С (в
базовой комплектации). При транспортировании
материалов с более высокой температурой элеватор
комплектуется теплостойкой лентой (до 2000С).
Элеваторы могут быть изготовлены в
оцинкованном исполнении и из нержавеющей стали.
Элеваторы имеют самонесущую
шахту. От боковых перемещений элеватор
фиксируется специальными рамами. Исполнение элеватора
может быть с левым или правым расположением привода
(смотреть со стороны загрузочного носка).
Привода комплектуются редукторами типа
1Ц2У (г. Ижевск, ОАО «Редуктор»), мотор-редукторами
типа 4МЦ2С (г. Псков, ОАО «ПЗМП»), мотор-редукторами
фирм «Danfoss BAUER», «NORD», «BONFIGLILI» и др.
Элеваторы комплектуются датчиками
подпора материалом, датчиком скорости и обрыва ленты
(ООО «ПРОМРАДАР», г. Москва, «IFM», Германия)
В комплект поставки элеватора
входит:
·
головка приводная
·
привод в сборе
(мотор-редуктор, моторная плита / двигатель, редуктор,
рама, муфта)
·
башмак в сборе с
устройством натяжения ленты
·
тормозное устройство -
останов
·
секция промежуточная
(средняя)
·
ковш, метизы
(металлические, полимерные, по желанию заказчика)
·
лента общепромышленного
исполнения по ГОСТ 20-85
·
паспорт на изделие
Количество комплектующих
определяется в соответствии с типоразмером
элеватора.
Высота секции шахты составляет 1000,
1200, 1500, 2000 мм, толщина стенки шахты б = 2-6 мм.
Дополнительное оборудование,
входящее в комплект поставки элеватора:
- блок контроля от сбега ленты
(устанавливается на башмаке элеватора)
- блок контроля скорости
- блок контроля подпора
Дополнительная комплектация
элеватора (опции):
- футеровка приводного барабана по
технологии REMA TIP-TOP (Германия);
- футеровка загрузочного и
разгрузочного патрубков элеватора износостойкой
сталью;
- усиление ковша или увеличение
толщины стенки ковша;
- установка ловителя ленты тросового
типа;
- установка взрыворазрядительного
устройства
Продукция завода имеет
следующие сертификаты и разрешения
·
гигиентический
·
соответствия
·
разрешение
РОСГОРТЕХНАДЗОРА РОССИИ
Для заказа ленточного
ковшового элеватора необходимо заполнить опросный
лист

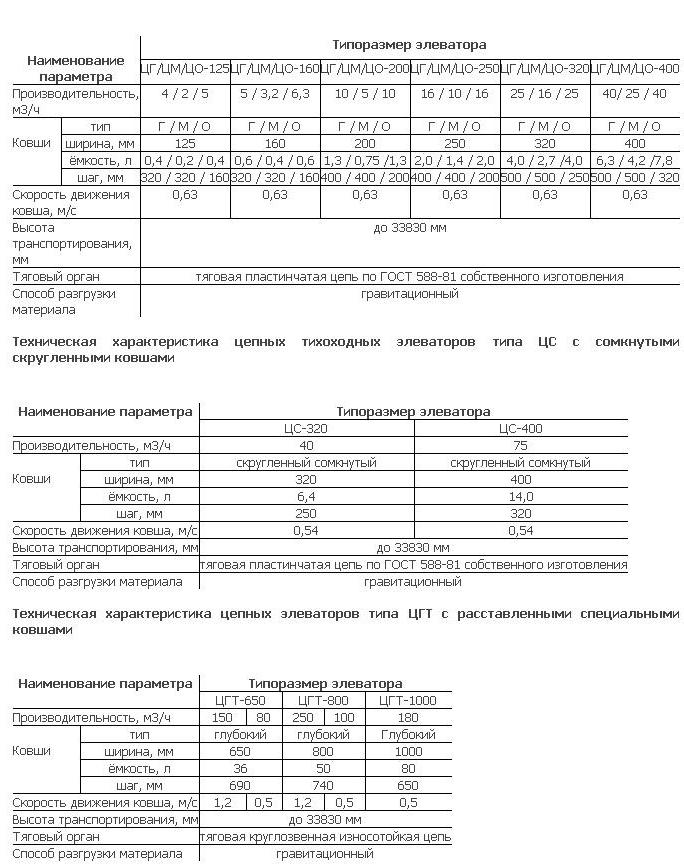

Элеваторы цепные ковшовые типа ЦГ, ЦМ, ЦО, ЦС, ЦГТ

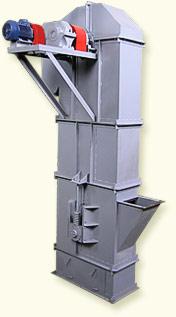

Элеваторы цепные ковшовые ЦГ,
ЦМ, ЦО, ЦС, ЦГТ (с глубокими, мелкими, остроугольными,
скругленными сомкнутыми и специальными ковшами
соответственно) предназначены для
вертикального транспортирования насыпных мелкокусковых
(до 40 мм) и порошкообразных материалов, химически не
агрессивных с насыпной плотностью не более 2,5 т/м3
и температурой менее 1500С.
Элеваторы применяются в
строительной, стеклокерамической, металлургической,
химической, горнодобывающей, деревообрабатывающей и
других отраслях промышленности, изготавливаются по
ГОСТ 2036-77.
Элеваторы не могут
применяться для транспортирования материалов
взрывоопасных, либо выделяющих взрывоопасные газы или
пыль. Для транспортирования легкосыпучих материалов
применяются, как правило,
элеваторы с глубокими ковшами,
а для транспортирования плохо сыпучих материалов -
только элеваторы с мелкими ковшами.
Элеватор
цепной применяется в качестве междуэтажного
транспортного средства, это даёт возможность иметь
компактные транспортные схемы, занимающие малые площади.
Элеваторы могут быть
изготовлены в оцинкованном исполнении и из
нержавеющей стали.
Элеваторы имеют самонесущую шахту.
От боковых перемещений элеватор фиксируется
специальными рамами. Исполнение элеватора может быть
с левым или правым расположением привода (смотреть
со стороны загрузочного носка).
Привода комплектуются редукторами
типа 1Ц2У (г. Ижевск, ОАО «Редуктор»),
мотор-редукторами типа 4МЦ2С (г. Псков, ОАО «ПЗМП»),
мотор-редукторами фирм «DanfossBAUER», «NORD», «BONFIGLILI» и др.
Элеваторы комплектуются датчиками
подпора материалом, датчиком скорости и обрыва ленты
(ООО «ПРОМРАДАР», г. Москва, «IFM», Германия).
Преимущества
элеваторов:
- высокая пылеплотность шахты
элеватора;
- конструкция поддона исключает
просыпание груза;
- облегчённая конструкция секций элеватора;
- самонесущая шахта;
- простота в обслуживании и эксплуатации.
Элеваторы цепные ковшовые обеспечивают:
- высокую надежность
в эксплуатации;
- отсутствие потерь
транспортируемого груза, возможность дистанционного
управления и контроль работы элеватора, возможность
регулирования загрузки с помощью шиберных затворов;
- автоматическую
остановку элеватора в аварийных ситуациях;
- экологическую
чистоту, благодаря закрытой герметичной конструкции;
- незначительную
трудоемкость обслуживания;
- минимальный расход
смазочных материалов;
- большую экономию
энергии и производственных площадей.
Для заказа
ковшового цепного элеватора необходимо заполнить опросный
лист
